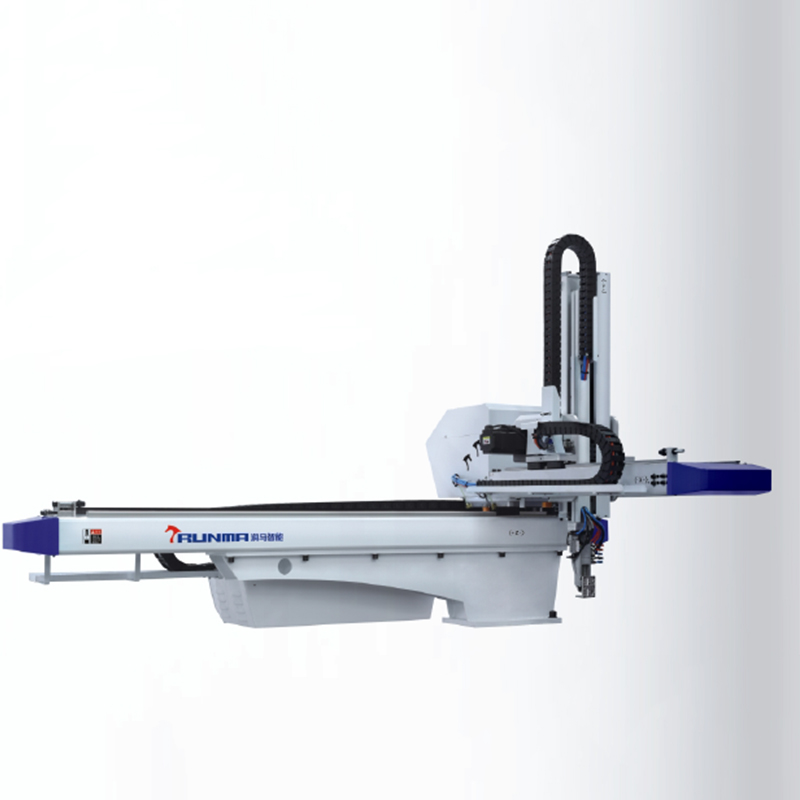

Серия RG
Данная серия в основном применяется для извлечения готовых изделий из горизонтальных термопластавтоматов с усилием смыкания 200-550 тонн.
Предусмотрены телескопические стрелы. Также возможно добавить сервопривод переменного тока для извлечения литника.
Вертикальные, поперечные и траверсные ходы обеспечиваются серводвигателем переменного тока.
Для обеспечения бесшумного и плавного перемещения используются линейные направляющие THK (Япония) с низким уровнем шума.
В комплект входят стандартные концевые эффекторы (EoAT).
Преимущества
- Поперечный тип
- Конструкция с двойными направляющими из алюминиевого сплава
- Легкий вес
- Высокая прочность на изгиб
- Длительный срок службы
- На поперечной направляющей установлена ручная система смазки для удобства обслуживания.
Особенности:
- Вертикальная телескопическая стрела с захватом для извлечения готовых изделий из двухплитных форм.
- Минимальное время извлечения изделий из пресс-формы - 0,6 секунд
- Время сухого цикла - 3,8 секунды
- Идеально подходит для производства одноразовой посуды и тонкостенных контейнеров
Движение по осям X, Y, Z происходит за счет серводвигателя переменного тока. Робот складывает извлеченные из пресс-формы изделия в любых точках внутри формы, а также в направлениях X, Y, Z. Может отрезать бегунок ножницами и вставить или встроить заготовку в цилиндр.
Спецификация
Модель | Применимо для ТПА | Ход, мм | Угол поворота бокового положения | Привод | Макс. полезная нагрузка (включая EoAT), кг | Время, сек | Вес нетто, кг | |||
Вертикальный | Поперечный | Траверса | Извлечение | Сухой цикл | ||||||
RG900WS-S3 | 200-320 т | 900 | 200-850 | 1700 | 90о | серводвигатель переменного тока X, Y, Z | 5 | 0,8 | 3,8 | 240 |
RG1200WS-S5 | 320-550 т | 1200 | 200-850 | 1700 | 90о | 5 | 0,9 | 4,0 | 260 | |
RG1300WS-S3 | 350-550 т | 1300 | 1250 | 2100 | 90о | 15 | 1,8 | 10-14 | 880 | |
RG1300WD-S5 | 350-550 т | 1300 | Главная стрела – 380-1180, вспомогательная – 90-890 | 2100 | 90о | 15 | 1,8 | 10-14 | 930 | |
RG1500WS-S3 | 450-650 т | 1500 | 130-1380 | 2100 | 90о | 15 | 2,0 | 10-15 | 900 | |
RG1500WD-S5 | 450-650 т | 1500 | Главная стрела – 330-1380, вспомогательная – 150-1200 | 2100 | 90о | 15 | 2,0 | 10-15 | 950 | |
Размеры и схема RG900/1200WS
https://rmpgroup.ru/upload/medialibrary/731/rg900.jpg" class="image fancy" >
Модель | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R |
RG900WS-S3 | 1330 | 2350 | 270 | 1700 | 990 | 900 | 300 | 200 | 850 | 0 | 650 | 200 | 1500 | 480 | / | / | / | / |
RG1200WS-S5 | 1450 | 2350 | 270 | 1700 | 1110 | 1200 | 300 | 200 | 850 | 0 | 650 | 200 | 1500 | 480 | / | / | / | / |
Размеры и схема RG1300/1500WS/WD
https://rmpgroup.ru/upload/medialibrary/f40/rg1300.jpg" class="image fancy" >
Модель | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R |
RG1300WS-S3 | 1980 | 2950 | 380 | 2100 | 1505 | 1300 | 415 | 340 | 1380 | / | 1250 | 130 | 2300 | 600 | / | / | / | / |
RG1300WD-S5 | 1980 | 2950 | 380 | 2100 | 1505 | 1300 | 415 | 340 | 1380 | / | 1050 | 330 | 2300 | 600 | 180 | 1050 | 150 | 300 |
RG1500WS-S3 | 2040 | 2950 | 380 | 2100 | 1565 | 1500 | 415 | 340 | 1380 | / | 1250 | 130 | 2300 | 600 | / | / | / | / |
RG1500WD-S5 | 2040 | 2950 | 380 | 2100 | 1565 | 1500 | 415 | 340 | 1380 | / | 1050 | 330 | 2300 | 600 | 180 | 1050 | 150 | 300 |
