Серия RQ WS_WD

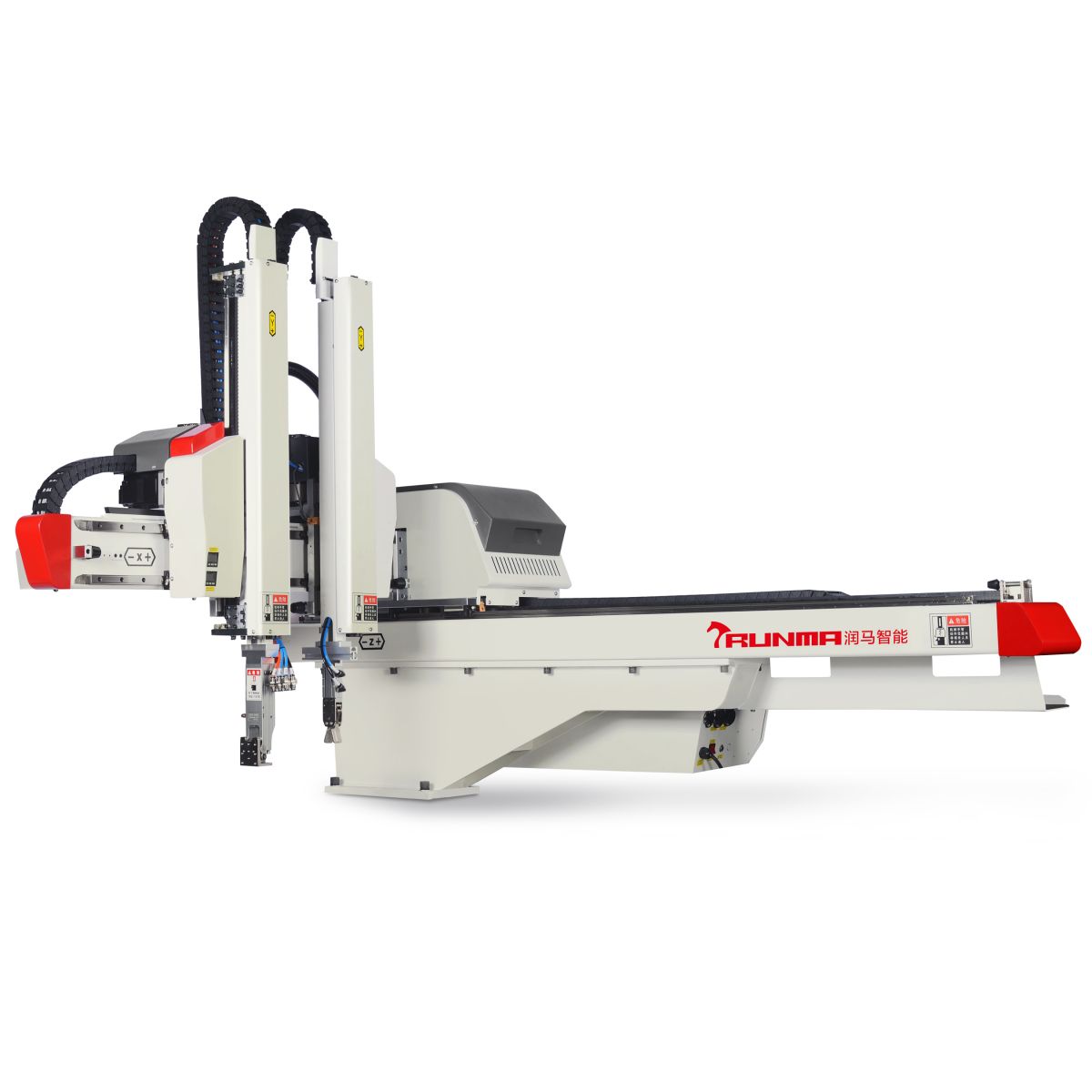

Траверсный робот и сервоприводом средней мощности, в основном применяется для извлечения готовых изделий из горизонтальных термопластавтоматов с усилием смыкания 200-650 тонн.
Предусмотрены телескопические стрелы. Также возможно добавить сервопривод переменного тока для извлечения литника.
Вертикальные, поперечные и поперечно-поворотные ходы приводятся в действие серводвигателем переменного тока.
Для обеспечения бесшумного и плавного перемещения используются линейные направляющие THK (Япония) или PMI (Тайвань) с низким уровнем шума.
В комплект входят стандартные аксессуары.
Телескопическая рука позволяет разместить робот в ограниченном пространстве для установки.
Спецификация
Модель | Применимо для ТПА | Ход, мм | Угол поворота бокового положения | Привод | Макс. полезная нагрузка (включая EoAT), кг | Время, сек | Вес нетто, кг | |||
Вертикальный | Поперечный | Траверса | Извлечение | Сухой цикл | ||||||
RQ900WS-S3 | 200-320 т | 900 | 110-960 | 1520 | 90о | серводвигатель переменного тока X, Y, Z | 5 | 1,8 | 7.5-10 | 300 |
RQ900WD-S5 | 200-320 т | 900 | Главная стрела – 340-960, вспомогательная 200-820 | 1520 | 90о | 5 | 1,8 | 7,5-10 | 350 | |
RQ1200WS-S3 | 320-550 т | 1200 | 100-970 | 1700 | 90о | 10 | 2,0 | 8,5-11 | 400 | |
RQ1200WD-S5 | 320-550 т | 1200 | Главная стрела – 340-970, вспомогательная 180-810 | 1700 | 90о | 10 | 2,0 | 8,5-11 | 450 | |
RQ1400WS-S3 | 450-650 т | 1400 | 180-1180 | 2200 | 90о | 10 | 2,5 | 10-15 | 800 | |
RQ1400WD-S5 | 450-650 т | 1400 | Главная стрела – 380-1180, вспомогательная 90-890 | 2200 | 90о | 10 | 2,5 | 10-15 | 850 | |
Размеры и схема
https://rmpgroup.ru/upload/medialibrary/836/rq_ws_wd.jpg" class="image fancy" >
Модель | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R |
RQ900WS-S3 | 1260 | 2630 | 760 | 1520 | 220 | 900 | 285 | 180 | 960 | / | 850 | 110 | 1530 | 340 | / | / | / | / |
RQ900WD-S5 | 1260 | 2630 | 760 | 1520 | 220 | 900 | 285 | 180 | 960 | / | 620 | 340 | 1530 | 340 | 140 | 620 | 200 | 180 |
RQ1200WS-S3 | 1540 | 2500 | 480 | 1700 | 1390 | 1200 | 320 | 160 | 970 | / | 870 | 100 | 1740 | 480 | / | / | / | / |
RQ1200WS-S5 | 1540 | 2500 | 480 | 1700 | 1390 | 1200 | 320 | 160 | 970 | / | 630 | 340 | 1740 | 480 | 160 | 630 | 180 | 160 |
RQ1400WS-S3 | 1820 | 3130 | 580 | 2200 | 1350 | 1400 | 360 | 300 | 1180 | 25 | 1000 | 180 | 1890 | 540 | / | / | / | / |
RQ1400WS-S5 | 1820 | 3130 | 580 | 2200 | 1350 | 1400 | 360 | 300 | 1180 | 25 | 800 | 380 | 1890 | 540 | 290 | 800 | 90 | 300 |
