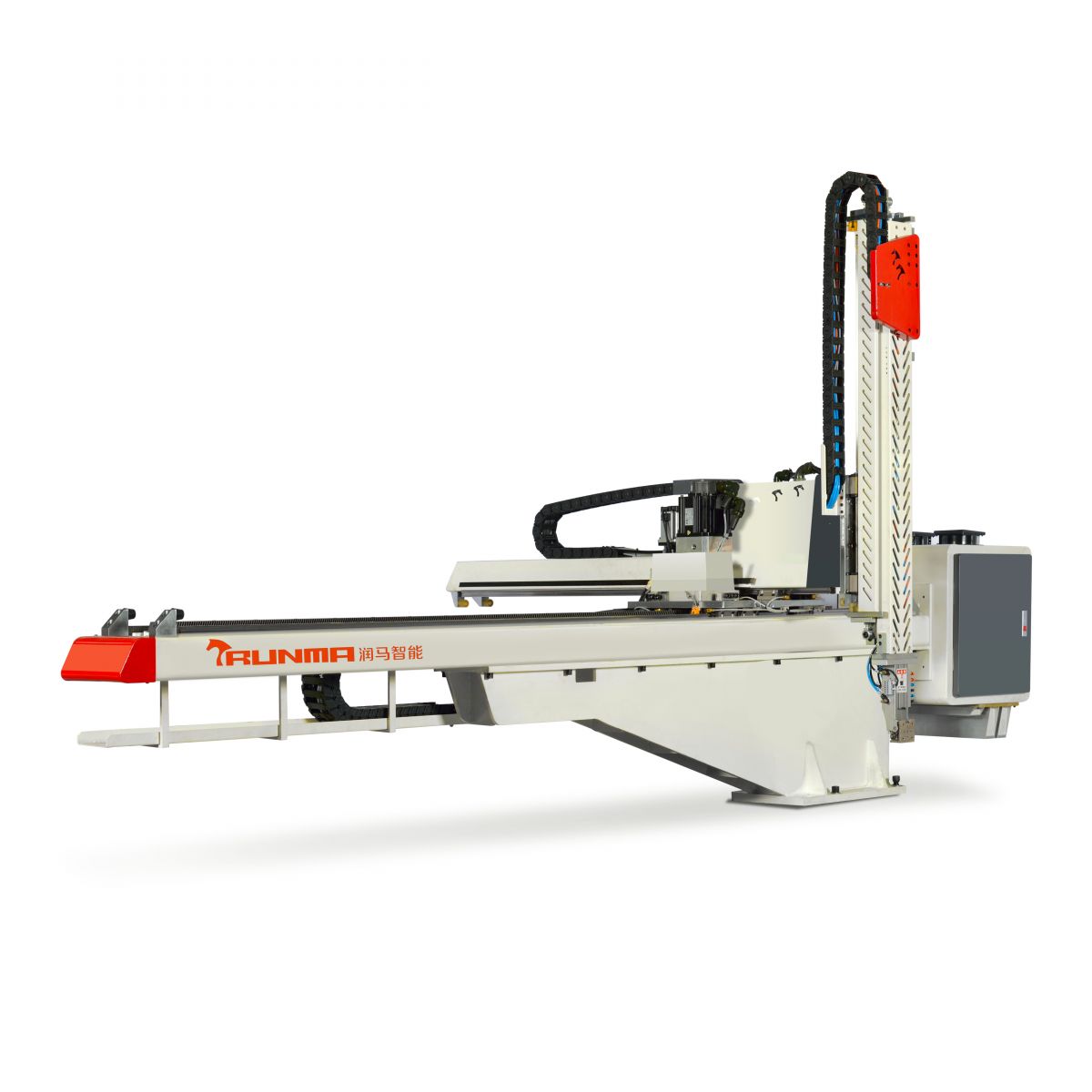

Серия RN 900_1700
Данная серия в основном применяется для извлечения готовых изделий из горизонтальных термопластавтоматов с усилием смыкания 200-1000 тонн.
Предусмотрены телескопические стрелы.
Вертикальные, поперечные и траверсные ходы обеспечиваются серводвигателем переменного тока.
Для обеспечения бесшумного и плавного перемещения используются линейные направляющие THK (Япония) или PMI (Тайвань) с низким уровнем шума.
В комплект входят стандартные аксессуары.
Кроме того, в зависимости от специфики работы, в боковую группу могут быть добавлены сервооси А и Б, или одна из них, которые могут свободно перемещаться под разными углами и успешно реализовывать сложное извлечение детали с оптимальным путем съема.
Спецификация
Модель | Применимо для ТПА | Ход, мм | Угол поворота бокового положения | Привод | Макс. полезная нагрузка (включая EoAT), кг | Время, сек | Вес нетто, кг | |||
Вертикальный | Поперечный | Траверса | Извлечение | Сухой цикл | ||||||
RN900WS-S3 | 200-320 т | 900 | 270-820 | 1520 | 90о | серводвигатель переменного тока X, Y, Z | 5 | 0,8 | 4,0 | 380 |
RN1100WS-S3 | 300-380 т | 1100 | 270-820 | 1700 | 90о | 5 | 0,9 | 4,5 | 430 | |
RN1300WS-S3 | 380-650 т | 1300 | 360-1660 (или 360-1880) | 2420 | 90о | 20 | 1,8 | 9 | 750 | |
RN1500WS-S3 | 450-800 т | 1500 | 360-1880 | 2420 | 90о | 20 | 2 | 10 | 800 | |
RN1700WS-S3 | 800-1000 т | 1700 | 360-1880 | 2740 | 90о | 20 | 2,5 | 12 | 950 | |
Размеры и схема RN900/1100WS
https://rmpgroup.ru/upload/medialibrary/590/rn900.jpg" class="image fancy" >
Модель | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R |
RN900WS-S3 | 1340 | 2250 | 425 | 1520 | 1010 | 900 | 320 | 220 | 820 | / | 550 | 270 | 1250 | 950 | / | / | / | / |
RN1100WS-S3 | 1400 | 2430 | 425 | 1700 | 1070 | 1100 | 320 | 220 | 820 | / | 550 | 270 | 1250 | 950 | / | / | / | / |
Размеры и схема RN1300/1500/1700WS
https://rmpgroup.ru/upload/medialibrary/6a2/rn1300.jpg" class="image fancy" >
Модель | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R |
RN1300WS-S3 | 1850 | 3280 | 430 | 2420 | 1370 | 1300 | 395 | 300 | 1660 (или 1880) | 25 | 1300 (или 1520) | 360 | 2180 (или 2420) | 1780 (или 2040) | / | / | / | / |
RN1500WS-S3 | 1930 | 3280 | 430 | 2420 | 1460 | 1500 | 395 | 300 | 1880 | 25 | 1520 | 360 | 2420 | 2040 | / | / | / | / |
RN1700WS-S3 | 2050 | 3580 | 430 | 2740 | 1570 | 1700 | 385 | 320 | 1800 | 50 | 1520 | 360 | 2420 | 2040 | / | / | / | / |
