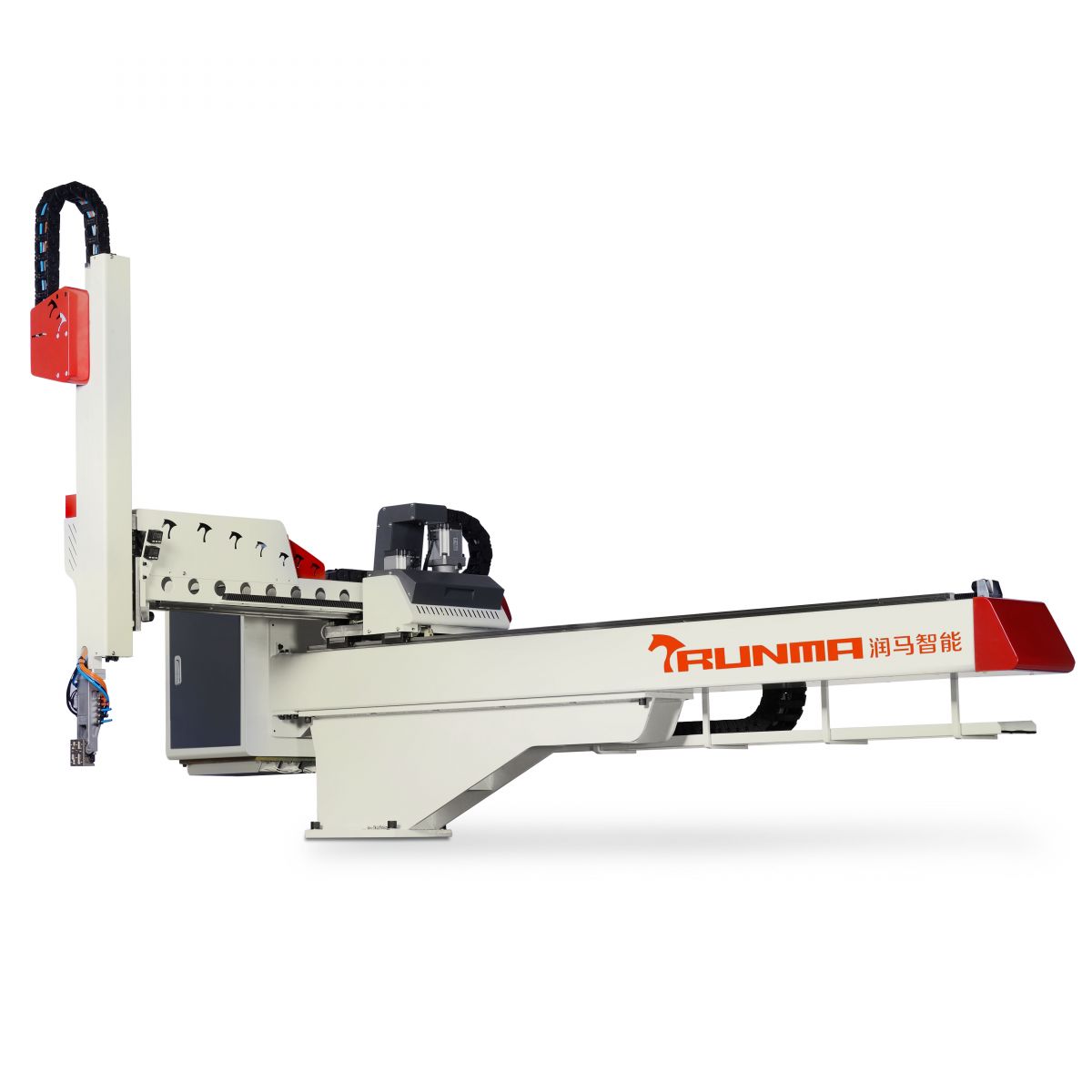

Серия RN 2000_3500
Данная серия в основном применяется для извлечения готовых изделий из горизонтальных термопластавтоматов с усилием смыкания 800-4000 тонн.
Предусмотрены телескопические стрелы.
Вертикальные, поперечные и траверсные ходы обеспечиваются серводвигателем переменного тока.
Для обеспечения бесшумного и плавного перемещения используются линейные направляющие THK (Япония) или PMI (Тайвань) с низким уровнем шума.
В комплект входят стандартные аксессуары.
Кроме того, в зависимости от специфики работы, в боковую группу могут быть добавлены сервооси А и Б, или одна из них, которые могут свободно перемещаться под разными углами и успешно реализовывать сложное извлечение детали с оптимальным путем съема.
Спецификация
Модель | Применимо для ТПА | Ход, мм | Угол поворота бокового положения | Привод | Макс. полезная нагрузка (включая EoAT), кг | Время, сек | Вес нетто, кг | |||
Вертикальный | Поперечный | Траверса | Извлечение | Сухой цикл | ||||||
RN2000WS-S3 | 800-1200 т | 2000 | 450-2250 (или 450-2600) | 3300 (или 3700) | 90о | серводвигатель переменного тока X, Y, Z | 40 | 3 | 18 | 1600 |
RN2500WS-S3 | 1200-2000 т | 2500 | 450-2250 (или 450-2600) | 3300 (или 3700) | 90о | 40 | 3,5 | 20 | 2000 | |
RN3000WS-S3 | 2000-3000 т | 3000 | 470-2870 (или 470-3470) | 4200 (или 4900) | 90о | 50 | 3,5 | 22 | 2400 | |
RN3500WS-S3 | 3000-4000 т | 3500 | 470-2870 (или 470-3470) | 4200 (или 4900) | 90о | 50 | 4 | 25 | 2800 | |
Размеры и схема
https://rmpgroup.ru/upload/medialibrary/411/rn2000.jpg" class="image fancy" >
Модель | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R |
RN2000WS-S3 | 2050 | 4420 (или 4820) | 430 | 3300 (или 3700) | 1920 | 2000 | 375 | 60 | 2250 (или 2600) | 50 | 1800 (или 2150) | 450 | 2990 (или 3340) | 2540 (или 2890) | / | / | / | / |
RN2500WS-S3 | 2300 | 430 | 2170 | 2500 | 375 | 60 | 50 | 450 | / | / | / | / | ||||||
RN3000WS-S3 | 2720 | 5300 (или 5930) | 430 | 4200 (или 4900) | 2450 | 3000 | 515 | 195 | 2870 (или 3470) | 100 | 2400 (или 3000) | 470 | 3770 (или 4370) | 3300 (или 3900) | / | / | / | / |
RN3500WS-S3 | 2970 | 430 | 2700 | 3500 | 515 | 195 | 100 | 470 | / | / | / | / |
